商品の詳細:
|
| OEM: | はい | UC: | 275V/320V/385V/440V |
|---|---|---|---|
| タイプ: | タイプ2サージ保護装置 | 応答時間: | ≤25ns |
| 保護レベル: | IP20 | ||
| ハイライト: | 2型電圧保護装置 20KA,BR-20 超電圧保護装置,OEM 防雷器 |
||
製品の特徴:
| 仕様 | BR-20 150 3+1 | BR-20 275 3+1 | BR-20 320 3+1 | BR-20 385 3+1 | BR-20 440 3+1 | |
| EN61643-11に基づくSPD分類 | タイプ2 | タイプ2 | タイプ2 | タイプ2 | タイプ2 | |
| IEC61643-11に基づくSPD分類 | クラスII | クラスII | クラスII | クラスII | クラスII | |
| 最大連続動作交流電圧（L-N） | Uc | 150V | 275V | 320V | 385V | 440V |
| 最大連続動作交流電圧（N-PE） | Uc | 255V | 255V | 255V | 255V | 255V |
| 公称放電電流（8/20μs） | In | 10kA | 10kA | 10kA | 10kA | 10kA |
| 最大放電電流（8/20μs） | Imax | 20kA | 20kA | 20kA | 20kA | 20kA |
| 電圧保護レベル（L-N） | Up | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
| 電圧保護レベル 5kA（L-N） | Up | ≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
| 電圧保護レベル（N-PE） | Up | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
| 最大バックアップヒューズ | 63A gG | 63A gG | 63A gG | 63A gG | 63A gG | |
| 短絡耐量 | Isccr | 25kA | 25kA | 25kA | 25kA | 25kA |
| 一時的な過電圧TOV耐性（L-N） | UT | 180V/5秒 | 335V/5秒 | 400V/5秒 | 500V/5秒 | 580V/5秒 |
| 一時的な過電圧TOV安全故障（L-N） | UT | 230V/120分 | 440V/120分 | 520V/120分 | 650V/120分 | 765V/120分 |
| 一時的な過電圧TOV耐性（N-PE） | UT | 1200V/200ms | 1200V/200ms | 1200V/200ms | 1200V/200ms | 1200V/200ms |
| 応答時間（L-N） | tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 応答時間（N-PE） | tA | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
| 動作温度範囲 | Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| 動作状態/故障表示 | 緑/赤 | 緑/赤 | 緑/赤 | 緑/赤 | 緑/赤 | |
| 断面積（最小） | 4mm² | 4mm² | 4mm² | 4mm² | 4mm² | |
| 断面積（最大） | 35mm² | 35mm² | 35mm² | 35mm² | 35mm² | |
| 取り付け用 | 35mm DINレール | |||||
| 筐体材質 | 熱可塑性樹脂 UL94-V0 | |||||
| 保護等級 | IP20 | IP20 | IP20 | IP20 | IP20 | |
| 注文コード | B18741 | B18743 | B18745 | B18747 | B18749 | |
| 注文コード（リモート信号付き） | B18742 | B18744 | B18746 | B18748 | B18750 | |
特徴:

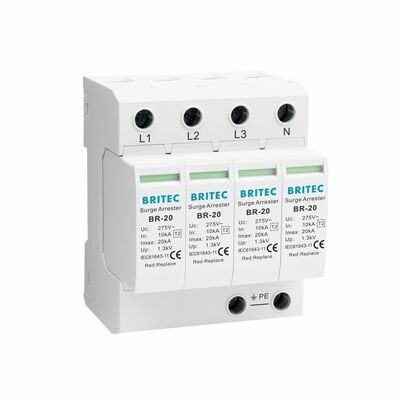

3相電源用 20kA クラスC。
主配電盤で3相+ニュートラルネットワークを保護するために設計されたコンパクトなデバイスです。
本製品は、EN 61643-11、CEI 61643-11、UL1449 ed. 4に準拠しています。
保護回路は、高エネルギーバリスタと熱遮断デバイスに基づいています。
操作が簡単です。
カートリッジには故障モードを示すインジケーターが付いています。
長寿命です。
BR-20はDINレールに取り付け可能で、最も安全で簡単な設置とメンテナンスのために交換可能なモジュールを備えています。
優れた機能性

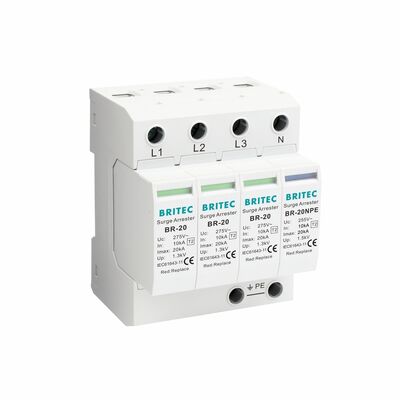

一貫したプラグ適合性（N/PE火花ギャップでも）
BR-20シリーズは、雷サージ電圧から保護するように設計されています。これらのユニットは、保護対象のACネットワークに並列に取り付けられ、コモンモードおよび差動モードの保護を提供する必要があります。
各個別のコネクタ用の熱遮断デバイス
サージ保護デバイス/アレスタは、スイッチングサージからの保護用です。
フローティングリモート表示接点の有無
応答時間<25ns。
表示窓の色は動作状態を示し、緑は正常、赤は異常を意味します。
Britec Imp. & Exp. Wenzhou Co., Ltd.は2003年に設立されました。Britecは、電力保護、データ保護、PV保護などのためのサージ保護デバイスを設計・製造するプロフェッショナルなサージ保護デバイス（SPD）メーカーです。
Britecは自社研究所を所有しており、研究所には100kA 10/350μs雷インパルス発生器、25kA 10/350μsインパルス発生器、120kA 8/20μs発生器、1.2/50μs 20kVコンビネーション発生器、TOV試験ステーションなどの試験設備があります。
当社はISO9001、ISO45001、ISO14001のマネジメントシステムを保有しています。様々な製品がTUV、CB CE、RoHS認証を取得しています。
Britecはヨーロッパの顧客と長年のビジネス関係を持ち、多国籍企業との協業経験も豊富です。
当社の主な製品
タイプ1サージ保護デバイス。
タイプ2サージ保護デバイス。
タイプ1 + タイプ2サージ保護デバイス。
タイプ3サージ保護デバイス。
DC（PV、ソーラー）サージ保護デバイス。
ネットワークサージ保護デバイス
LED照明サージ保護
