商品の詳細:
|
| 製品構造: | プラグ可能 | インプ: | 25ka |
|---|---|---|---|
| 保護レベル: | タイプ 1+2 | 重さ: | 1kgs |
| 動作温度: | -40℃～80℃ | 一つのポール Product Width: | 36mm |
| エンクロージャの材質: | Thermolplastic UL94-V0 | 定格電圧: | 150V/275V/320V/440V |
| ハイライト: | タイプ1サージ保護デバイス 150V,BR-25M サージ保護デバイス 440V,タイプ1 SPD 保証付き |
||
製品の特徴:
| 仕様 | BR-25M 150 3+1 | BR-25M 275 3+1 | BR-25M 320 3+1 | |
| EN61643-11に基づくSPD分類 | タイプ 1 + 2 + 3 | タイプ 1 + 2 + 3 | タイプ 1 + 2 + 3 | |
| IEC61643-11に基づくSPD分類 | クラス I + II + III | クラス I + II + III | クラス I + II + III | |
| 定格動作電圧 | Un | 120V/240V(50/60Hz) | 230V/400V(50/60Hz) | 250V/440V(50/60Hz) |
| 最大連続動作交流電圧 | Uc (L-N/N-PE) | 150V/255V(50/60Hz) | 275V/255V(50/60Hz) | 320V/255V(50/60Hz) |
| 雷インパルス電流 (10/350μs) | Iimp (L-N/N-PE) | 25kA/100kA | 25kA/100kA | 25kA/100kA |
| 総放電電流 (10/350μs) | Itotal | 100kA | 100kA | 100kA |
| 定格放電電流 (8/20μs) | In (L-N/N-PE) | 25kA/100kA | 25kA/100kA | 25kA/100kA |
| 最大放電電流 (8/20μs) | Imax (L-N/N-PE) | 120kA/200kA | 120kA/200kA | 120kA/200kA |
| 電荷量 (L-N, N-PE) | Q | 12.5As, 50As | 12.5As, 50As | 12.5As, 50As |
| 比エネルギー (L-N, N-PE) | W/R | 156kJ/Ω, 2500kJ/Ω | 156kJ/Ω, 2500kJ/Ω | 156kJ/Ω, 2500kJ/Ω |
| 電圧保護レベル | Up (L-N/N-PE) | ≤0.8kV/≤1.5kV | ≤1.3kV/≤1.5kV | ≤1.3kV/≤1.5kV |
| 短絡電流定格交流 | Isccr (L-N/N-PE) | 25kA rms/100A rms | 25kA rms/100A rms | 25kA rms/100A rms |
| 最大バックアップヒューズ | 200A gG | 200A gG | 200A gG | |
| 一時過電圧TOV耐圧 | UT(L-N) | 180V/5秒 | 335V/5秒 | 400V/5秒 |
| 一時過電圧TOV安全故障 | UT(L-N) | 230V/120分 | 440V/120分 | 520V/120分 |
| 一時過電圧TOV耐圧 | UT(N-PE) | 1200V/200ms | 1200V/200ms | 1200V/200ms |
| 漏洩電流 | Ipe | なし | なし | なし |
| 応答時間 | tA | ≤25ns/≤100ns | ≤25ns/≤100ns | ≤25ns/≤100ns |
| 動作温度範囲 | Tu | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ |
| 動作状態/故障表示 | 緑/赤 | 緑/赤 | 緑/赤 | |
| 断面積 (最小) | 4mm² | 4mm² | 4mm² | |
| 断面積 (最大) | 35mm² | 35mm² | 35mm² | |
| 取り付け用 | 35mm DINレール | |||
| 筐体材質 | 熱可塑性樹脂 UL94-V0 | |||
| 保護等級 | IP20 | IP20 | IP20 | |
| 注文コード | B17208 | B18163 | B17221 | |
| 注文コード (リモート信号付き) | B17209 | B18164 | B17222 | |
特徴:

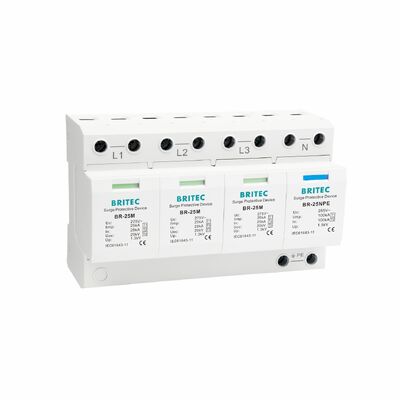

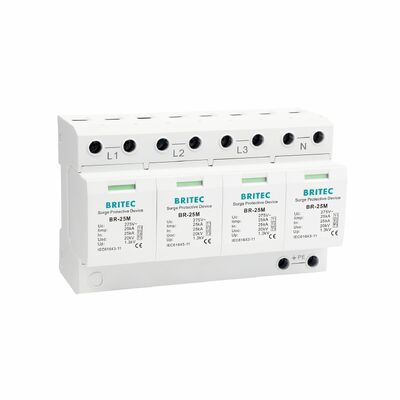

サージアレスタBR-25Mは、IEC 61643-11のクラスIおよびクラスIIの要件クラスを満たしています。
ラベル付き接続。
電気サージプロテクターは、電気サージの余分なエネルギーを主回路から、通常は「アース」に逃がすことで機能します。
主配電盤に接続されているサージ保護デバイス（SPD）は、常に供給電圧を監視しています。
用途:
これらのデバイスは、低電圧消費者システムを過電圧から保護します。
| 重量 | 1kg |
| 使用 | 低電圧 |
| 用途 | 商業/工業 |
| OEM/ODM | はい |
| 単極製品幅 | 36mm |
| 製品構造 | プラグイン式 |
| 定格電圧 | 150V/275V/320V/440V |
| 筐体材質 | 熱可塑性樹脂 UL94-V0 |
| 動作温度 | -40℃～80℃ |
| 保護レベル | タイプ 1+2 |
当社の主力製品
タイプ 1サージ保護デバイス。
タイプ 2サージ保護デバイス。
タイプ 1 + タイプ 2サージ保護デバイス。
タイプ 3サージ保護デバイス。
DC (PV、太陽光) サージ保護デバイス。
ネットワークサージ保護デバイス
LED照明サージ保護
Britec Imp. & Exp. Wenzhou Co., Ltd.は2003年に設立されました。Britecは、電力保護、データ保護、PV保護などのためのサージ保護デバイスを設計・製造する専門のサージ保護デバイス（SPD）メーカーです。
Britecは自社ラボを所有しており、ラボには100kA 10/350μs雷インパルス発生器、25kA 10/350μsインパルス発生器、120kA 8/20μs発生器、1.2/50μs 20kV複合発生器、TOV試験ステーションなどの試験設備があります。
同社はISO9001、ISO45001、ISO14001のマネジメントシステムを導入しています。様々な製品がTUV、CB、CE、RoHS認証を取得しています。
Britecは欧州の顧客と長年のビジネス関係を持ち、多国籍企業との協業経験も豊富です。
