商品の詳細:
|
| ポーランド人数: | 4P | 動作温度: | -40℃～80℃ |
|---|---|---|---|
| 保護クラス: | IP20 | 動作周波数: | 50/60HZ |
| 製品保証: | 5年 | SPDによる: | タイプ2 |
| モデル: | AC SPD | 取り付け: | 35mm DIN レール |
| 公称放電電流: | 20kA | キーワード: | 雷保護 |
| ハイライト: | 2極サージプロテクター,2型電圧保護具 |
||

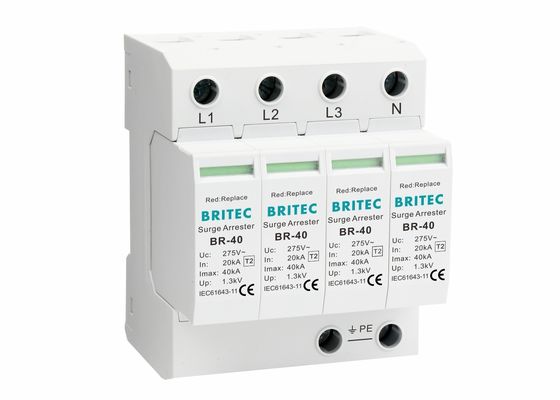

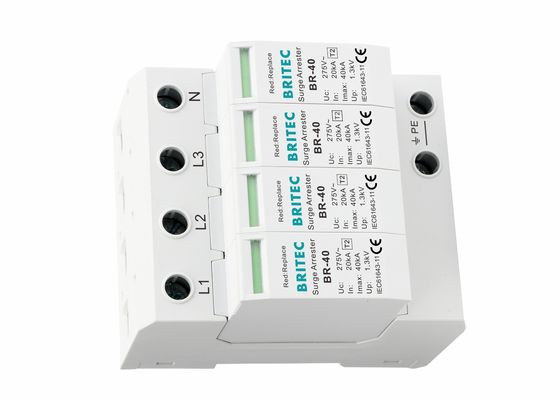

3相タイプ2サージアレスタ 4P タイプ2サージプロテクターは、産業および商業用途向けに高度なサージ保護技術を備え、信頼性の高いパフォーマンスを提供します。
| モデル | BR-40 150 4P | BR-40 275 4P | BR-40 320 4P | BR-40 385 4P | BR-40 440 4P |
|---|---|---|---|---|---|
| SPD分類 (EN61643-11) | タイプ2 | タイプ2 | タイプ2 | タイプ2 | タイプ2 |
| SPD分類 (IEC61643-11) | クラスII | クラスII | クラスII | クラスII | クラスII |
| 最大連続動作電圧 Uc | 150V | 275V | 320V | 385V | 440V |
| 公称放電電流 (8/20μs) In | 20kA | 20kA | 20kA | 20kA | 20kA |
| 最大放電電流 (8/20μs) Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
| 電圧保護レベル Up | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
| 電圧保護レベル 5kA Up | ≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
| 最大バックアップヒューズ | 100A gG | 100A gG | 100A gG | 100A gG | 100A gG |
| 応答時間 tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 動作温度範囲 Tu | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ |
| 動作状態/故障表示 | 緑/赤 | 緑/赤 | 緑/赤 | 緑/赤 | 緑/赤 |
| 断面積 (最小) | 4mm² | 4mm² | 4mm² | 4mm² | 4mm² |
| 断面積 (最大) | 35mm² | 35mm² | 35mm² | 35mm² | 35mm² |
| 取り付け対象 | 35mm DINレール | ||||
| 筐体材質 | 熱可塑性樹脂 UL94-V0 | ||||
| 保護等級 | IP20 | IP20 | IP20 | IP20 | IP20 |
タイプ2アレスタは、タイプ1アレスタを備えた主配電盤の後にある副配電盤に取り付ける必要があります。タイプ1とタイプ2のアレスタ間の適切な動作のためには、少なくとも10～15mのケーブルまたはワイヤ距離が必要です。それ以外の場合は、2つのデバイス間にデカップリングコイルを取り付ける必要があります。カスケードアプローチで設置された複数のサージダイバータは、適切な設備保護を確保するために使用する必要があります。
