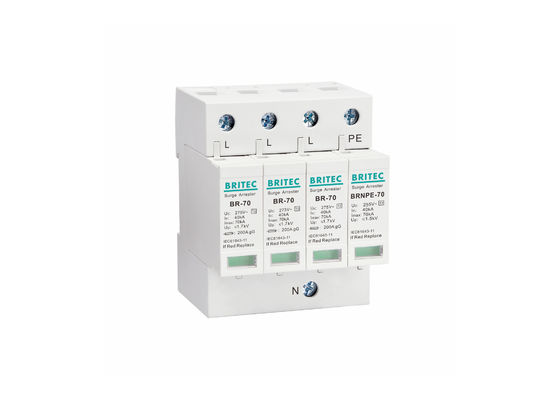

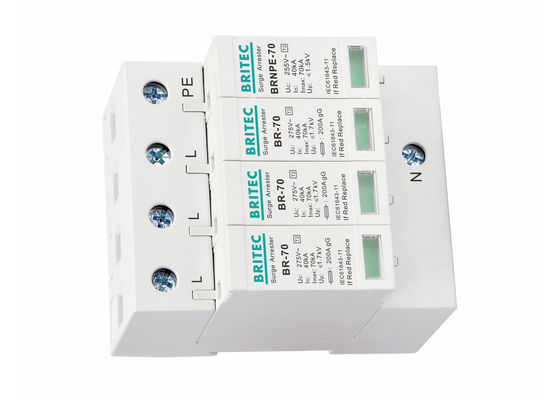

商品の詳細:
|
| UC: | 385V | で: | 40kA |
|---|---|---|---|
| imax: | 70kA | tu: | -40℃...+80℃ |
| ポーランド人いいえ。: | 3+NPE | アイテム: | 避雷器 |
| キーワード: | 雷保護 | SPDタイプ: | タイプ 2 クラス II |
| 極: | 3P+NPE | 取り付け: | 35mm DIN レール |
| 保護等級: | IP20 | 応答時間: | ≤25ns ≤100ns |
| 動作温度: | -40℃から80年まで | エンクロージャの材質: | 熱可塑性プラスチック UL94-V0 |
| 電圧保護レベル: | ≤2.3kV | バックアップ ヒューズ: | 200A gG |
| 応用: | AC電源、通信塔 | テスト基準: | IEC 61643-11 |
| ハイライト: | 70kA プラグイン可能な電圧過剰保護装置,385Vタイプ2 雷を止める装置,DIN-レール搭載AC SPD |
||
| モデル | BR-70 150 3P+NPE | BR-70 275 3P+NPE | BR-70 320 3P+NPE | BR-70 385 3P+NPE |
|---|---|---|---|---|
| SPD分類 (EN61643-11) | タイプ 2 | タイプ 2 | タイプ 2 | タイプ 2 |
| SPD分類 (IEC61643-11) | クラス II | クラス II | クラス II | クラス II |
| 最大連続動作電圧 (L-N) Uc | 150V | 275V | 320V | 385V |
| 最大連続動作電圧 (N-PE) Uc | 255V | 255V | 255V | 255V |
| 公称放電電流 (8/20us) In | 40kA | 40kA | 40kA | 40kA |
| 最大放電電流 (8/20μs) Imax | 70kA | 70kA | 70kA | 70kA |
| 電圧保護レベル (L-N) Up | ≤1.0kV | ≤1.7kV | ≤2.0kV | ≤2.3kV |
| 電圧保護レベル (N-PE) Up | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
| 続流消去能力 (N-PE) Ifi | 100Arms | 100Arms | 100Arms | 100Arms |
| 最大バックアップヒューズ | 200A gG | 200A gG | 200A gG | 200A gG |
| 応答時間 tA | ≤25ns/≤100ns | |||
| 動作温度範囲 | -40℃～80℃ | |||
| 動作状態/故障表示 | 緑/赤 | |||
| 断面積 (最小) | 4mm² | |||
| 断面積 (最大) | 35mm² | |||
| 取り付け対象 | 35mm DINレール | |||
| 筐体材質 | 熱可塑性 UL94-V0 | |||
| 保護等級 | IP20 | |||
| 注文コード | B8292 | B8294 | B8296 | B8298 |
| 注文コード (リモート信号付き) | B8293 | B8295 | B8297 | B8299 |
