商品の詳細:
|
| テスト基準: | IEC 61643-11 / EN61643-11 | UC: | 150V / 275V/320V/385V/440V |
|---|---|---|---|
| Uc ((N-PE): | 255V | で: | 20kA |
| imax: | 40kA | た: | ≤25ns |
| ポーランド人いいえ。: | 1P+NPE | tu: | -40℃...+80℃ |
| アイテム: | 雷保護 | 取り付け用: | 35mm DIN レール |
| キーワード: | 雷保護 | ||
| ハイライト: | 電光サージの防止装置,2本の棒のサージ・プロテクター |
||

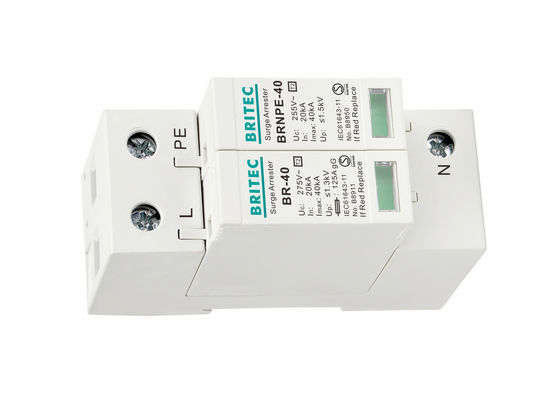

| パラメータ | BR-40 150 1P+NPE | BR-40 275 1P+NPE | BR-40 320 1P+NPE | BR-40 385 1P+NPE | BR-40 440 1P+NPE |
|---|---|---|---|---|---|
| SPD区分 (EN61643-11) | タイプ2 | タイプ2 | タイプ2 | タイプ2 | タイプ2 |
| SPD区分 (IEC61643-11) | クラスII | クラスII | クラスII | クラスII | クラスII |
| 最大連続使用電圧 Uc | 150V | 275V | 320V | 385V | 440V |
| 最大連続使用電圧 [N-PE] Uc | 255V | 255V | 255V | 255V | 255V |
| 公称放電電流 (8/20μs) In | 20kA | 20kA | 20kA | 20kA | 20kA |
| 最大放電電流 (8/20μs) Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
| 電圧防護レベル Up | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
| 電圧防護レベル 5kA Up | ≤0.6kV | ≤1kV | ≤1.2kV | ≤1.4kV | ≤1.6kV |
| 電圧防護レベル [N-PE] Up | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
| 続流遮断能力 [N-PE] Ifi | 100Arms | 100Arms | 100Arms | 100Arms | 100Arms |
| 最大バックアップヒューズ | 125A gG | 125A gG | 125A gG | 125A gG | 125A gG |
| 応答時間 tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 応答時間 [N-PE] tA | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
| 動作温度範囲 | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| 動作状態 / 故障表示 | 緑 / 赤 | 緑 / 赤 | 緑 / 赤 | 緑 / 赤 | 緑 / 赤 |
| 導体断面積（最小） | 4mm² | 4mm² | 4mm² | 4mm² | 4mm² |
| 導体断面積（最大） | 35mm² | 35mm² | 35mm² | 35mm² | 35mm² |
| 取付対象 | 35mm DINレール | ||||
| エンクロージャ材質 | 熱可塑性プラスチック UL94-V0 | ||||
| 保護等級 | IP20 | IP20 | IP20 | IP20 | IP20 |
| 注文コード | B8251 | B8253 | B8255 | B8257 | B8370 |
| 注文コード（リモート信号機能付き） | B8252 | B8254 | B8256 | B8258 | B8371 |
Wenzhou Britec Electric Co., Ltd.は2003年に設立され、長年の経験を持つサージ防護デバイス（SPD）の専門メーカーです。高品質な製品、競争力のある価格、迅速な納期、優れたサービスを提供し、相互利益に基づく海外貿易での一層の協力を楽しみにしています。
コンタクトパーソン: Macy Jin
電話番号: 0577-62605320
ファックス: 86-577-61678078
