会社のニュース SPDタイプ1とタイプ2とタイプ3

超電圧保護装置とは?

超電圧保護装置 (SPD),超電圧保護装置 (surge protector) や雷止め装置 (lightning arrestors) とも呼ばれ,電機や電子機器を電圧のピークや超電圧から保護するために設計された装置である.雷の衝撃で引き起こされる電気システム内の特定のアプリケーションおよび設置地点のために設計されたタイプ1,タイプ2,タイプ3の3つの主要なタイプがあります.

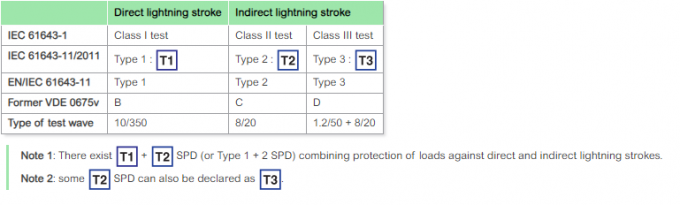

SPDタイプT1,T2,T3とは?

SPDタイプ タイプ1,タイプ2,タイプ3は,電気システムに配置された基準で電圧電圧電圧保護具を分類する.各タイプは,特定の電圧電圧保護具のニーズに対応する.これらのタイプを組み合わせることで,電圧電圧保護具は,電圧システムに配置された電圧電源に,電圧電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の電圧の超高圧から保護できます.

タイプ1とタイプ2の電波保護装置の違いは何ですか?

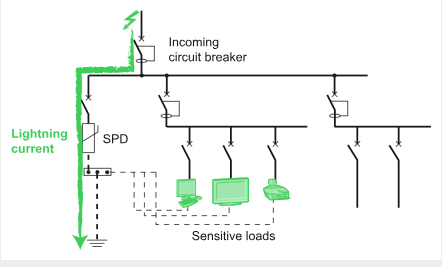

タイプ1の電波保護装置は,特にサービス部門や産業用建物に推奨されています.それは電気装置を直接の雷射から保護します.ネットワークの電源に地球導体から広がる雷からのバック電流を放出することができますタイプ1SPDは10/350 μsの電流波によって特徴付けられる.

低電圧電気装置の主要な保護システムです.各電気スイッチボードに設置され,電気装置の過電圧の拡散を防止し,負荷を保護する2型SPDは,電流波が8/20μsで特徴付けられる.

3型はどうでしょう?

3型電圧保護装置は,敏感な負荷の局所保護のために使用されます.これらのSPDは保護能力が限られており,2型SPDの保護に局所的な補完として敏感な負荷の近くで使用されます.タイプ3のSPDは,電圧波の組み合わせによって特徴づけられる (1.2/50 μs) と電流波 (8/20 μs).

1型と3型の違いは何ですか?

タイプ 1 SPD は,電源の主要な受信線に設置され,雷のような外部源からの高エネルギー波動を処理します.彼らは効果的に大きな波動が下流デバイスに到達するのを防ぎます.反対にタイプ3 SPDは,個々のデバイスの近くにあり,残留電波に対する最終的な防御として機能します.これらは,上流SPDを回避する軽微な但し有害な電圧ピークから敏感な電子機器を保護します.

2 型 と 3 型 SPD の 違い は 何 です か

2型SPDは,配送板に設置され,ネットワークまたは内部源からの電圧突発に対して中程度の保護を提供します.デバイスのグループを保護するためにうまく機能します.しかし,3型SPDは,特定の機器の近くに置かれているシステム全体で包括的な電圧過電防護を保証することができます. システム全体で,電圧過電防護を保証します.

タイプ1,タイプ2,タイプ3 超電圧防護装置 SPD の違い

1型SPD:
また"型1プライマリ・サーージ・アレスト"または"サービス・エントリー・サーージ・アレスト"とも呼ばれる.直接の雷撃や外部源から発生する強烈な電波から守るため,使用口または主要配送パネルに設置されるこれらのSPDは,高エネルギー電波を処理するように設計されており,通常,より高い電波容量で評価されています.それらは一般的に工業,商業,住宅アプリケーションで使用されています.1型SPDは,10/350 μsの電流波で特徴付けられる..

2型SPD:
型2電圧電圧保護装置または主要配送パネル電圧保護装置とも呼ばれます.配送パネルまたはサブパネルにタイプ1SPDから下流に設置され,急上昇および一時的な電圧ピークの二次効果から保護されます.. 支線回路を通って電気システムに入ることができる小さな電波に対して保護するように設計されています. これらのSPDは,住宅や商業用建物で一般的に使用されています.2型SPDは,電流波が8/20μsで特徴付けられる..

3型SPD:

タイプ3 ポイント・オブ・ユース・オーバージェ・プロテクターとも呼ばれます. ポイント・オブ・ユースに設置され,敏感な電子機器の近くで,個別の出口やデバイスに接続されます.特定の機器のための局所的な保護を提供し,電源ストライプで一般的に見られますコンピュータやテレビなどの電子機器に組み込まれています. 低レベルの電圧や一時的な電圧から保護するために設計されています.タイプ3SPDは,電圧波の組み合わせによって特徴づけられる (1.2/50 μs) と電流波 (8/20 μs).

超電圧保護装置の原理は?

SPDは,大気からの過電圧を制限し,地球に電流波を誘導するように設計されています.この過電圧の振幅を電気装置と電気スイッチ装置と制御装置にとって危険でない値に制限するため.

SPDは,相と中性,または地球間,通常のモードで過電圧を排除し,相と中性間,差分モードで過電圧を排除します.
超電圧が稼働限界を超えた場合,SPDは,共通モードで地球に電気を伝達し,差分モードで他の電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電

1 型 か 2 型 の SPD が 必要 です か

選択は,システムの要件に依存します.タイプ 1 SPD は,直接の雷波を遮断するために,棒やメッシュなどの外部の雷保護装置に必要です.,2型 SPD は,外部の保護がない装置に適していますが,間接的な電圧突発や内部電気障害に対する防御が必要です.最大限の保護のために,両方のタイプを組み合わせることが推奨されます.

1 型, 2 型, 3 型 防波 器 を 選べる の は どう です か

適切な SPD を選択するには,システムの位置,電波露出,機器の感度などを評価します.外部の雷保護装置を備えた建物に Type 1 SPD を設置してください.配送板で回路を遮る 2 型 SPD を使用する最後に,地域的な保護のために重要な装置の近くにタイプ3のSPDを配置します. これらのタイプを組み合わせることで,すべての電圧レベルに対する層の防御を保証します.

概要すると,タイプ1,タイプ2とタイプ3のSPDの主要な違いは,設置場所と提供する保護レベルです.タイプ 1 SPD は,使用入り口にあり,外部の激しい電波から保護します.2型 SPD は,配送パネルに設置され,二次電波から保護され,3型 SPD は,使用地点に設置され,低電波から特定のデバイスを保護します.多くの場合,総合的な電圧過電防止戦略は,電圧システムの異なる地点で複数のタイプのSPDを使用することで,電圧過電に対する層層的な保護を提供することができる..
