| Place of Origin: | China |
| ブランド名: | BRITEC |
| 証明: | TUV,CE,CB,IEC |
| Model Number: | BR-40 1+1 |

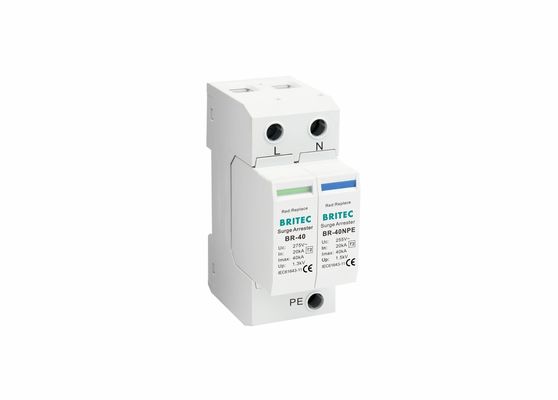

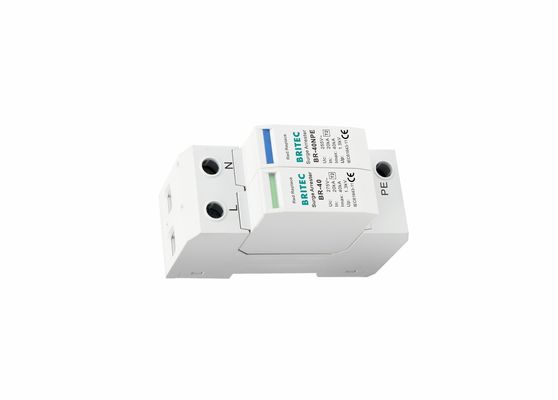

タイプ2のサージの防御装置–電気および電子デバイスに損傷の電力サージからの広範囲の保護を提供する高度のサージ・プロテクター。この装置はDINの柵の土台のために設計され、230V/400Vの電圧評価および保護のIP20レベルを提供する。それはまたより少しにより25ナノ秒の速い応答時間を過し、最大安全および信頼性を保障する。このタイプ2のサージの防御装置は商業および住宅の適用のための理想的な選択である。
| BR150 40 1P+NPE | BR275 40 1P+NPE | BR320 40 1P+NPE | BR385 40 1P+NPE | BR440 40 1P+NPE | |
|
EN61643-11に従うSPDの分類 |
タイプ2 | タイプ2 | タイプ2 | タイプ2 | タイプ2 |
|
IEC61643-11に従うSPDの分類 |
クラスII | クラスII | クラスII | クラスII | クラスII |
|
最高。連続的な作動a.c.の電圧 Uc |
150V | 275V | 320V | 385V | 440V |
|
最高。連続的な作動a.c.の電圧[N - PE] Uc |
255V | 255V | 255V | 255V | 255V |
|
わずかな放出流（8/20us） |
20kA | 20kA | 20kA | 20kA | 20kA |
|
最高。放出流（8/20μs） Imax |
40kA | 40kA | 40kA | 40kA | 40kA |
|
電圧保護レベル の上 |
≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
|
電圧保護レベル5kA の上 |
≤0.6kV | ≤1kV | ≤1.2kV | ≤1.4kV | ≤1.6kV |
|
電圧保護レベル[N-PE] の上 |
≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
|
現在の消灯の機能[N-PE] a.c.Ifiに続きなさい |
100Arms | 100Arms | 100Arms | 100Arms | 100Arms |
| 最高。バックアップ ヒューズ | 125A gG | 125A gG | 125A gG | 125A gG | 125A gG |
| 応答時間 tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 応答時間[N-PE] tA | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
| 実用温度範囲 Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
|
作動状態/欠陥の徴候 |
緑/赤い | 緑/赤い | 緑/赤い | 緑/赤い | 緑/赤い |
| 断面区域（Min.） | 4mm2 | 4mm2 | 4mm2 | 4mm2 | 4mm2 |
| 断面区域（最高。） | 35mm2 | 35mm2 | 35mm2 | 35mm2 | 35mm2 |
| 取付けのため | 35mmの喧騒の柵 | ||||
| エンクロージャ材料 | 熱可塑性UL94-V0 | ||||
| 保護のある程度 | IP20 | IP20 | IP20 | IP20 | IP20 |
| オーダー コード | B8251 | B8253 | B8255 | B8257 | B8370 |
| オーダー コード（遠隔シグナリングと） | B8252 | B8254 | B8256 | B8258 | B8371 |
