商品の詳細:
|
| テスト基準: | IEC 61643-11 / EN61643-11 | UC: | 150V / 275V / 320V / 385V |
|---|---|---|---|
| で: | 40kA | imax: | 70kA |
| 材料: | 熱プラスチック UL94-V0 | た: | ≤25ns |
| 取り付け: | 35mm DIN レール | tu: | -40℃...+80℃ |
| システム: | 三相 | クラス: | タイプ2 |
| キーワード: | 雷保護 | ||
| ハイライト: | 70kA 最大電圧放出容量,UL94-V0 耐火性キャビネット,25ns 迅速対応保護 |
||

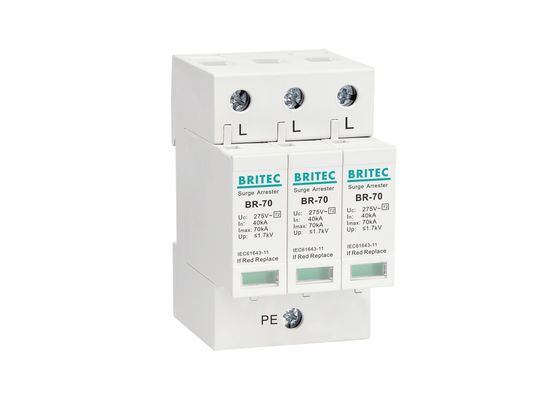

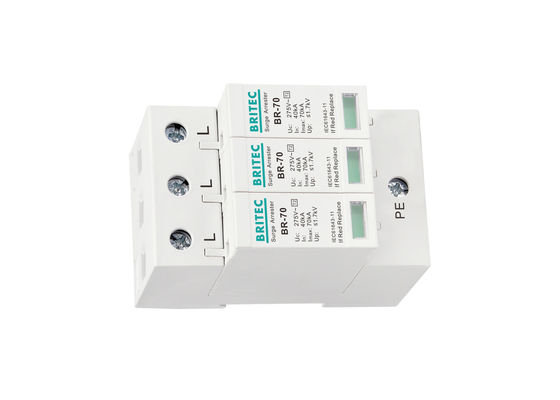

三相 タイプ2 サージアレスタ 40kA - 70kA 3P 難燃性 安定した性能
製品の特徴
製品仕様
仕様
BR-70 150 3P
BR-70 275 3P
BR-70 320 3P
BR-70 385 3P
SPD分類 (EN61643-11)
タイプ2
タイプ2
タイプ2
タイプ2
SPD分類 (IEC61643-11)
クラスII
クラスII
クラスII
クラスII
最大連続使用電圧 Uc
150V
275V
320V
385V
公称放電電流 (8/20µs) In
40kA
40kA
40kA
40kA
最大放電電流 (8/20µs) Imax
70kA
70kA
70kA
70kA
電圧防護レベル Up
≤1.0kV
≤1.7kV
≤2.0kV
≤2.3kV
電圧防護レベル 5kA Up
≤0.5kV
≤0.9kV
≤1.1kV
≤1.3kV
最大バックアップヒューズ
200A gG
200A gG
200A gG
200A gG
応答時間 tA
≤25ns
≤25ns
≤25ns
≤25ns
動作温度範囲 Tu
-40℃-80℃
-40℃-80℃
-40℃-80℃
-40℃-80℃
動作状態 / 故障表示
緑 / 赤
緑 / 赤
緑 / 赤
緑 / 赤
導体断面積 (最小)
4mm²
4mm²
4mm²
4mm²
導体断面積 (最大)
35mm²
35mm²
35mm²
35mm²
取付方法
35mm DINレール
筐体材質
熱可塑性樹脂 UL94-V0
保護等級
IP20
IP20
IP20
IP20
注文コード
B8268
B8270
B8272
B8274
注文コード (リモート信号付き)
B8269
B8271
B8273
B8275
寸法
用途
サージ防護デバイス（SPD）は、直撃雷や間接雷、または同様のサージ電圧に起因するサージ電流からの保護を提供します。間接雷や直撃雷の衝撃、その他の瞬時過電圧サージ保護に適しています。住宅、第三次産業、および産業分野のサージ保護要件に最適です。
製品の利点
当社のサービス
動作原理
避雷器（サージアレスタ）は電力機器を効果的に保護します。異常電圧が発生すると、避雷器が作動して保護を提供します。通常の動作電圧下では避雷器は不活性のままであり、接地回路として機能します。高電圧が保護対象機器の絶縁を脅かすと、避雷器が直ちに作動して高電圧の衝撃電流を接地に逃がし、電圧振幅を制限して電気機器の絶縁を保護します。過電圧が収まると、避雷器は速やかに元の状態に戻り、システムの正常な動作を維持します。主な機能は、並列放電ギャップまたは非線形抵抗の作用によって保護対象機器にかかる電圧値を低減することです。
会社情報
温州ブライトック・エレクトリック株式会社（Wenzhou Britec Electric Co., Ltd）は、SPDの製造・販売を専門とする企業です。当社の主な事業には、低圧サージアレスタの開発、製造、販売が含まれます。
認証
当社の主要製品は、CE、CB、TUVをはじめとする各種適合性試験に合格しています。
よくある質問
Q1: 主な製品は何ですか？
A1: 当社の主要製品は、ACサージプロテクタ、PV（太陽光発電）用サージプロテクタ、データ用サージ防護デバイス、LED用避雷器などです。
Q2: 品質管理はどのように行っていますか？
A2: 自社工場の試験・検査部門を通じて徹底した品質管理を行っています。
Q3: 発送までにどのくらい時間がかかりますか？
A3: 通常、ご注文確定後約20日以内に発送いたします。
Q4: メーカーですか、それとも商社ですか？
A4: 自社工場を保有する避雷・サージ保護機器メーカーです。
