防波 器具 は 何 です か,なぜ 重要 です か
SPD概念:電圧過電防止装置 (SPD) は,電路および関連する設備を一時的な電圧過電およびピークによる損傷から保護するために設計された電気装置である.設備 の 停滞 期間 を 最小限に 抑え,スムーズ な 動作 を 保証 する ため に,正確 な 保護 を 提供 する こと が でき ます..
超電圧保護装置 (surge arresters,surge suppressors) は,電源装置や機器を一時的な電圧過電から保護するために設計されています.この突然の電圧のピークは:
- 稲妻 (直接または間接)
- 電力網の切り替え
- 大型機器のオン・オフ
- 停電と後の復旧
- 電気事故
適切な電圧保護がなければ この瞬間の電圧発生は 敏感な電子機器を損傷し 装置の寿命を短縮し データ損失を引き起こし 火災の危険さえも 引き起こします業界調査によると電力過剰発生は 年間数十億ドルもの設備の損傷を引き起こし 住宅や商業用用途の両方で 過剰発生防止を不可欠な投資にしています
電気機器やシステムを電源突発から守る際には,突発防止装置 (SPD) 1型と2型の違いを理解することが重要です.各型は,電気保護階層で特定の目的を果たします.価値ある機器を 保護するか 高額な損害を リスクにさらすかの違いを 意味するかもしれません
1型電圧保護具とは?
1型電圧保護装置は,住宅や商業用建物で,主に雷によって引き起こされる,高エネルギー電圧の外部ピークから保護します.
通常は,公益サービス入口と主配送パネルの間に設置されている.建物の電源システムに入る前に電源波を遮断することで 最初の防衛線となりますこのタイプの保護装置は,電源インフラストラクチャや接続された機器への潜在的な損傷を防ぐために,大規模な電源突発を効果的に管理することができます.
2型電圧保護具とは?
2型電圧保護具は,家電や敏感な電子機器を,建物の電気システムで一般的に見られる内部電圧のピークや電圧の上昇から保護します.
このタイプの電圧電源保護装置は,スイッチボードに設置され,電荷の切り替えや外部の防御を回避することで発生する電圧電源を処理します.この波の影響を緩和することで 重要な第二の防衛線を提供します施設内の電気機器の全体的な安全性と使用寿命を向上させる.
タイプ1,タイプ2のSPD電圧保護装置の違い
1波形:
異なるSPDは,一般的な電気障害の性質をシミュレートする特定の波形に基づいて分類され,評価されます.波形とは,SPDが耐えるように設計された一時的な電圧または電流の突起の特定の形状と特徴を指します.異なるタイプのSPDは,異なる種類の潜在的な波長を表す異なる波形基準に対してテストされ,評価されます. 以下は最も一般的なものの一部です:

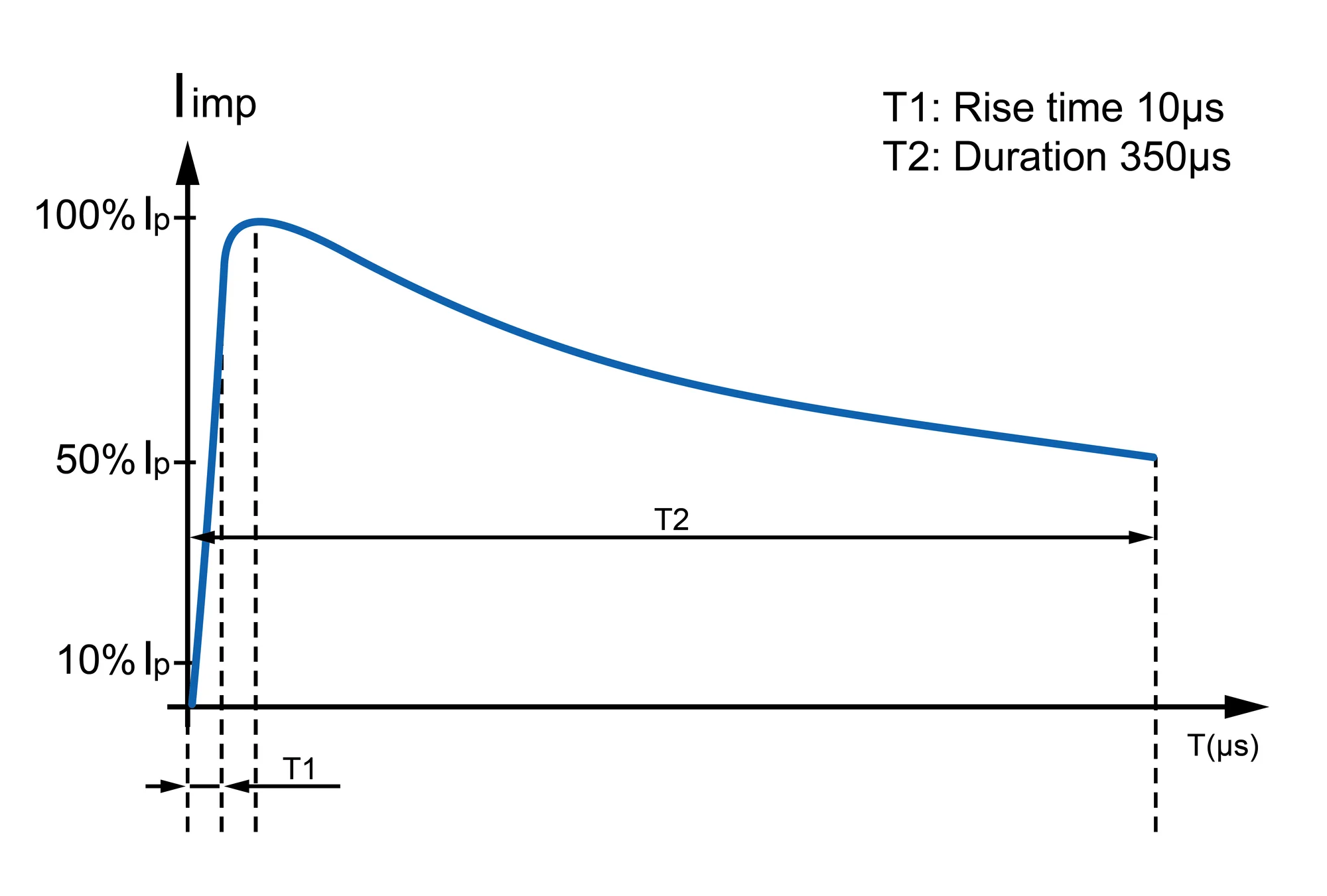

- 10/350 μs 波形 (タイプ1 SPD): 10マイクロ秒の上昇時間と350マイクロ秒の長い持続時間があります.直接の雷撃から守るために作られた特殊装置延長された上昇時間は,このような雷の発生に典型的な電圧の緩やかな蓄積を反映しています.

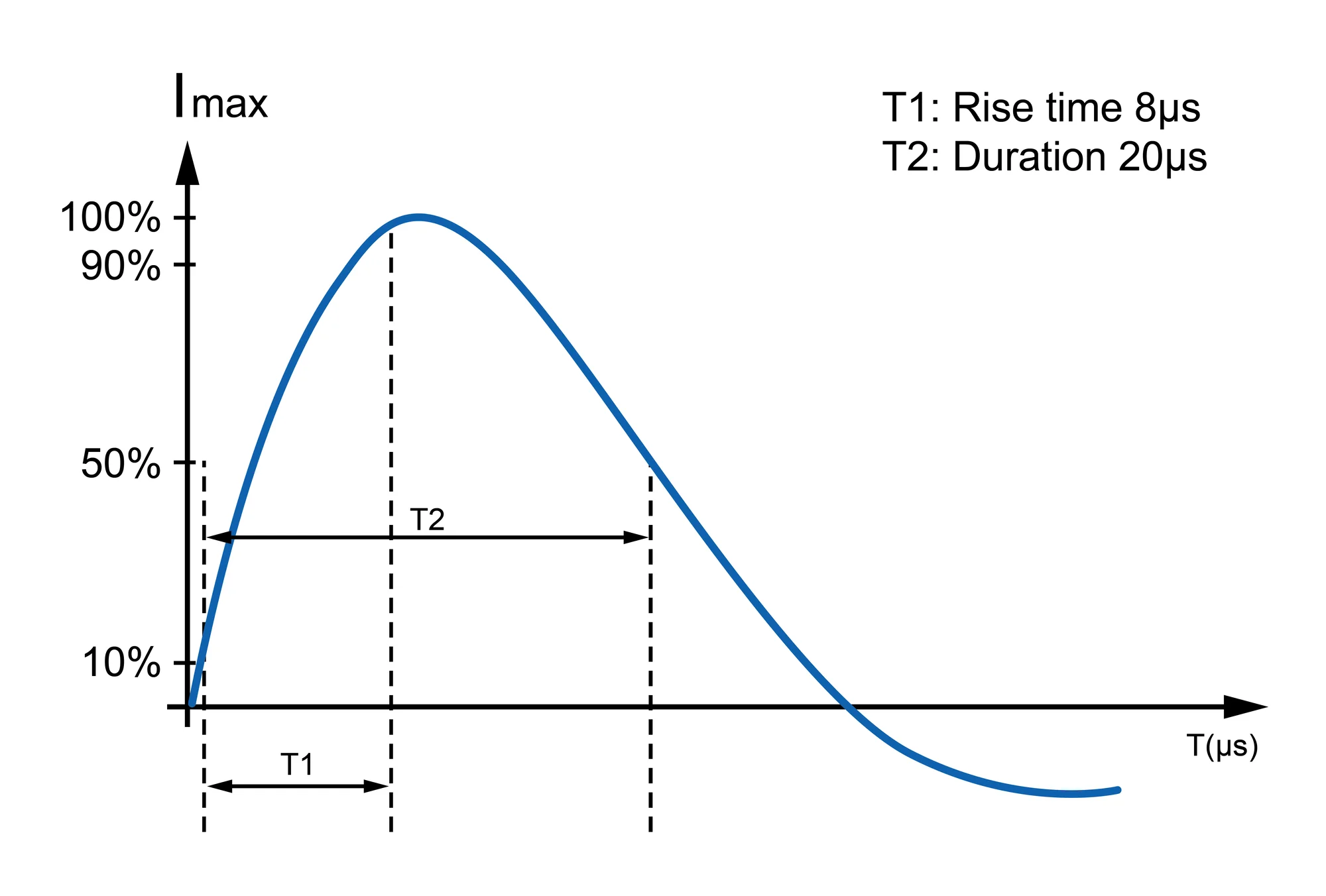

- 8/20μs波形 (2型SPD):この波形は,8マイクロ秒の急速な上昇時間と20マイクロ秒の比較的長い持続時間を示します.2型SPDの格付けを定義するための標準です装置は,スイッチ操作や近くの雷の衝突などの活動から生じる 急速な上昇,高電流の急上昇から保護するように設計されています.波形はこれらの出来事に関連した電圧の急速な増加を効果的に複製します2型SPDの設計と性能期待を導く
2エネルギー処理能力:
2種類のSPDは,位置と保護レベルに応じて分類され,さまざまな使用終了シナリオに対して動作するように設計されているため,エネルギー処理能力によって異なります.
- タイプ 1 超電圧保護装置 (SPD) は,B クラスに分類され,直接の雷の衝撃や強烈な高エネルギーイベントから生じる最高電圧電流を効率的に処理します.Iimp (10/350 μs) 25kAから100kAのエネルギー処理能力を有する.
- 2型電圧電圧保護装置 (SPD) は,クラスCに分類され,タイプ1よりも一般的な中程度の電圧電圧を処理しますが,それでも電子機器を損傷するほど強力です.イン&イマックス (8/20 μs) 20kAから110kAまでのエネルギー処理能力.
3性能:
- タイプ1装置は,外部の電波,直接の雷の衝撃を含む外部の電波から保護するために設計されています.
- 2型装置は,大型の電機がオン/オフするときに建物内での電波や,1型装置を通過する外部の電波から保護します.
1型SPDは2型より優れているか?
タイプ 1 SPD は,一般的には,直接の雷の衝撃に関連した高エネルギー電波を制御するために設計されています.しかし,タイプ 1 ストラスターだけでは,電気システムを完全に保護することはできません.エネルギー処理能力の観点から2型SPDは,より大きな波動に遭遇する一方,1型SPDは,2型電波止め器の機能を要求する残留電流が残っています.
Consider a large concert venue where the main entrance is equipped with sufficient security checks (functions as a type 1 SPD) to prevent any major threats or unauthorized items from entering the venue同時に,コンサートホール内には,コンサートが円滑に行われることを保証するために,より小さな問題に対処するために,追加のセキュリティスタッフとチェック (タイプ2SPDに類似) があります.
タイプ1とタイプ2のSPDの選択は,設置場所や,処理する必要がある予測されるエネルギー電流などの要因に依存します.1型も2型も本質的に優れていないことに注意してください.効果は,特定のアプリケーション要件に左右されます.
1型と2型のSPDは,
1型SPDは,主電池板に設置するように戦略的に設計されており,その主な機能は外部から発生する高エネルギー電波を処理することです.
電気装置の原点にある 主要配送板に設置されます.超電圧の電流や直接攻撃の危険性が高い場所 (例えば,電流の電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流が電流に突っ込み,電流に突っ込み,電流に突っ込む.: 防雷装置を備えた建物)
1型電波保護装置 (SPD) は,主に主電池板で,様々な用途で広く見ることができます.
一方,2型SPDは,電気システム内のサブパネルまたは支線回路レベル,およびサービス機器のオーバーストリーム装置の負荷側に置かれます.支部パネルにあるSPDを含むローカルな電波や 軽度の電波から高エネルギー電波への保護を目的として設計されています
2型SPDは,使用地点に近いので,電池網への電波の移動を効果的に防ぐため,二次的な防御層を提供します.
正しい 防水 器 を 選べる の は どう です か
適正 な 突起 防護 を 選択 する に は,いくつかの 要因 を 考慮 する 必要 が あり ます.
1リスク評価
- 雷に曝露: 雷に易く地域にある物件は,タイプ1の保護を優先すべきです
- 設備の価値: 高価な機器は,より包括的な保護を正当化します
- 重要な操作:ミッション・クリティカル・システムには多層の保護が必要です
- 停電コスト: 突発損傷による潜在的な停電コストを考慮
2技術的な理由
- システム電圧:あなたの電気システム電圧にSPDをマッチ
- 短回路電流の評価: SPDが利用可能な故障電流に対応できるようにする
- 突発電流容量: より高い電流容量により,よりよい保護と寿命が長くなります
- 圧力の保護評価 (VPR): 敏感な機器ではより低い方が良い
- 保護モード: L-N, L-G, N-G, L-L (より完全な保護にはすべてのモードが含まれます)
3実施戦略
- 最も激しい電圧上昇に対処するために,サービスエントリーでタイプ1SPD
- 分配パネルの2型SPDは,支線回路を保護するために
1型と2型のSPDの両方を 取るべきか?
1型および2型SPDの両方を使用する決定は,さまざまな要因に依存します.考慮事項には,その地域で雷の衝撃のリスク,使用されている電子機器の敏感性,予算計画地方の電気コードと規制を遵守する
雷の危険性が高い場合や,重要かつ敏感な機器が使用されている場合,両方のタイプのSPDの設置がしばしば推奨されます.
タイプ 1 オーバージェストは,特に建物の屋根に雷の棒がある場合,入ってくるブレーカーの下に直接設置する必要があります.
産業や商業用施設では,電圧圧止め装置を2つとも設置する必要があります.保護の欠如は 設備や施設に損害を与えるだけでなく 人々の安全を危険にさらす可能性もあります.
Consulting with a qualified electrician or electrical engineer is necessary to assessing the specific needs of the electrical system and determining the most effective combination of SPDs for sustained protection.
設備の最良の慣行
適切な設置は 効果的な電圧過熱防止に不可欠です
1. インストールする前に重要な注意事項
- 断路器や断路スイッチの電源が切断されていることを確認してください.
- 設置および配線手順は,国家および地方の電気規格の両方に準拠する必要があります.
- 資格のある技術者または電気技師がシステムの設置と保守を担当すべきである.
- 最良の性能のために,導管の長さは可能な限り短く直でなければならない.
- 余分なワイヤを巻き込まないでください.
- 最良の性能のために,90度曲がり,丸く曲がりワイヤーを避ける.
- すべての線を正しい長さに切る
- SPD 装置の電導線は,好ましくは0.5mを超えてはならないし,いかなる場合も1mを超えてはならない.
2タイプ 1 SPD 装置
- サービス入口にできるだけ近く設置
- 短く直線な電導線を使用します (12インチ未満であれば可能)
- 適切なワイヤサイズを使用 (通常は6AWG以上)
- 適切な接着を保証する
- 製造者のトルク仕様に従ってください
3. 2型SPD装置
- 主ブレーカーの負荷側にインストール
- 保護された機器やパネルに近い位置
- 阻害を減らすためにリードの長さを最小化
- 製造者の仕様に応じて専用ブレーカーを使用
- 定期的な検査のためにアクセス可能な場所に設置
メンテナンス と 交換 の 考慮
超電圧防護装置は永遠に使用されず,定期的な管理が必要です.
- 定期検査: 月々指示灯 (利用可能なら) をチェック
- 寿命:ほとんどのSPDは有限の寿命があり,各急増イベントで劣化します
- 交換誘発器: 大規模な急上昇事件,表示が使用寿命の終わりを示したとき,または製造者の推奨スケジュールに従って交換します
- 文書: 設置日程と,あらゆる急上昇事件の記録を保持
- 試験: 重要な装置の定期的な試験を資格のある電気技師によって検討する
規制基準と遵守
超電圧保護装置を選択する際には,関連する基準を満たす製品を探してください.
- UL 1449 第4版:北米における電圧保護装置の主要な規格
- IEEE C62 だった41: 波長環境と試験手順を定義する
- NFPA 70 (国家電気コード): SPD 設置の要件を含みます
- IEC 61643: 低電圧電波保護装置に関する国際規格
これらの基準の遵守は,製品が要求される保護を提供するために試験および検証されたことを保証します.
突っ込み 防護 に 関する 一般 的 な 誤解
知識に基づく決断をするのに 役立つように 共通の誤解を 解決しましょう
- 誤解: 建物全体を保護するには,単一の電圧保護具が十分です.
現実: 複数のタイプを組み合わせたアプローチは 最も包括的な保護を提供します.
- 誤解: すべての電圧保護具は,同じ保護を提供します.
現実: タイプ 1,2,3 の 保護 レベル は 大きく 異なっ て い ます.また 各 タイプ の モデル に も 異なっ て い ます.
- 誤った考えだ 防波装置は永遠に
真実: 波長が増えるたびに 衰え,定期的に交換する必要があります
- 誤解: 超電圧保護具はあらゆる電源問題から守ります
真実: 短時間 の 電圧 突発 に 対し て 防ぎ ます が,長期 的 に 超電圧,低電圧,断電 に 対し て は 防ぎ ませ ん.
結論
概要すると,タイプ1とタイプ2の電圧電圧保護装置の主な違いは,それらの位置と,それらの電圧電圧保護装置が設計された電圧電圧保護装置の性質です.これらの違いを理解することで,電気装置や敏感な機器の寿命と信頼性を確保するための適切な電圧過剰防止戦略を選択することができます..
雷のような強力な外部の電波に対して 主要な防御として機能しますタイプ2のSPDは,電気装置内で発生するより頻繁な内部臨時の過電圧に対して不可欠な保護を提供します.通常,最も堅牢で信頼性の高い保護は,両種類のSPDを各層構成で利用する調整されたアプローチによって達成されます.これは,サービストランスフォーマーの二次から使用地点まで包括的な電圧保護を提供します.
